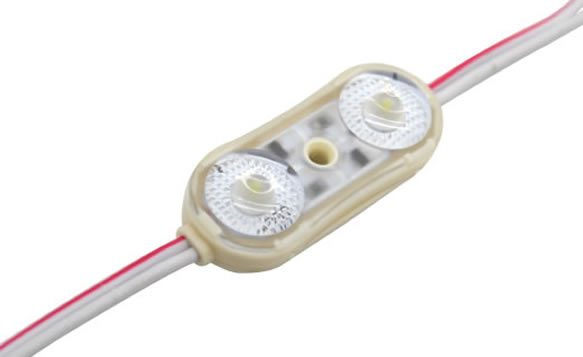

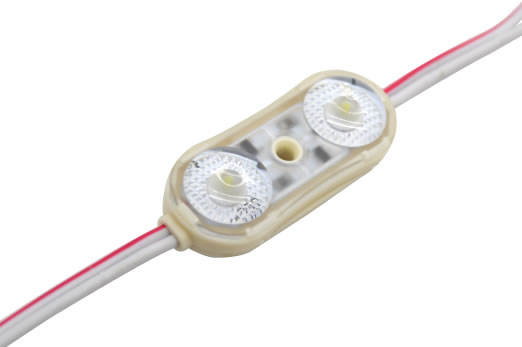

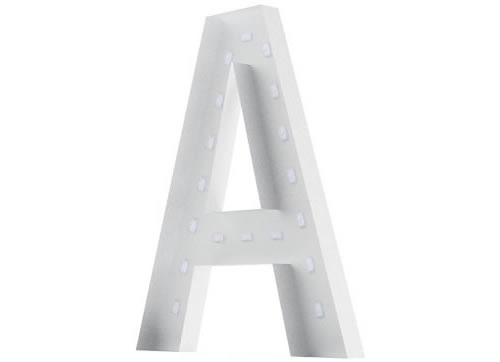

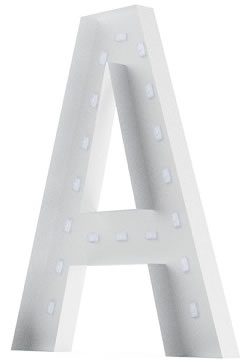

Módulo LED, MSX-226B

• Conexión con cables flexibles
• Grado IP (módulo): IP67
• Cuenta con marcado CE
• Garantía de 5 años

Consulta

• Estos módulos LED utilizan diodos emisores de luz SMD2835, con una eficiencia luminosa de hasta 150lm/w, baja resistencia térmica, de larga duración y una buena consistencia de color.
• La lente triple de PC con un ángulo de visión de 170° proporciona un área de emisión de luz amplia y uniforme.
• La carcasa moldeada de plástico ABS es resistente al agua y al fuego, lo que hace que el módulo LED sea adecuado para entornos tanto de alta como baja temperatura en ambientes interiores y exteriores.
• Entrada de bajo voltaje DC12V que garantiza una alta seguridad operativa.
• Buena hermeticidad y grado de protección IP67.

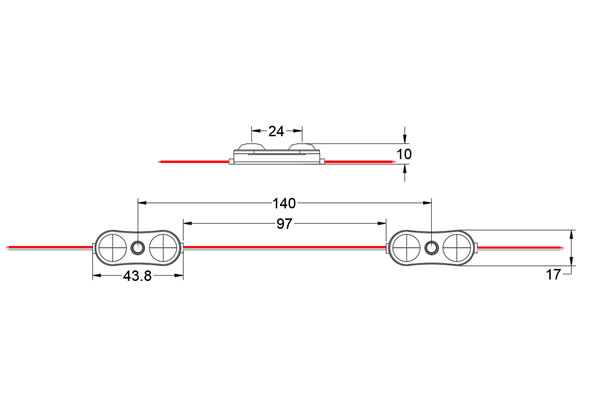

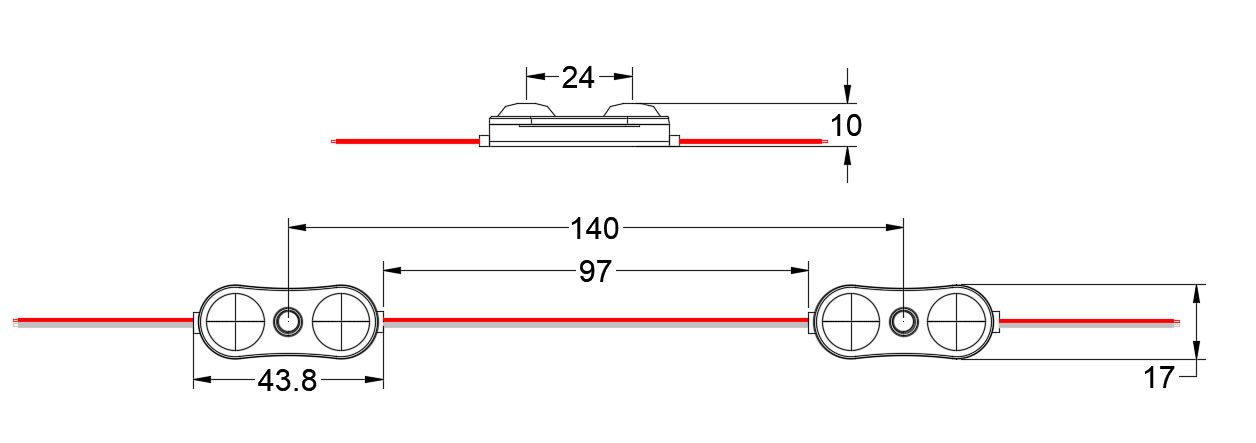

Dimensiones (unidad: mm)

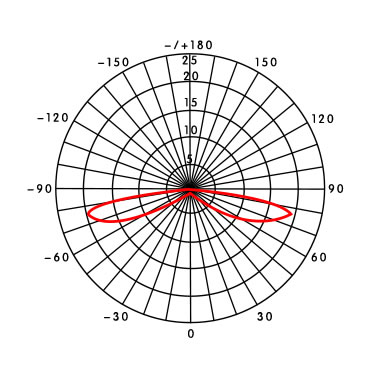

Curva de distribución de luz

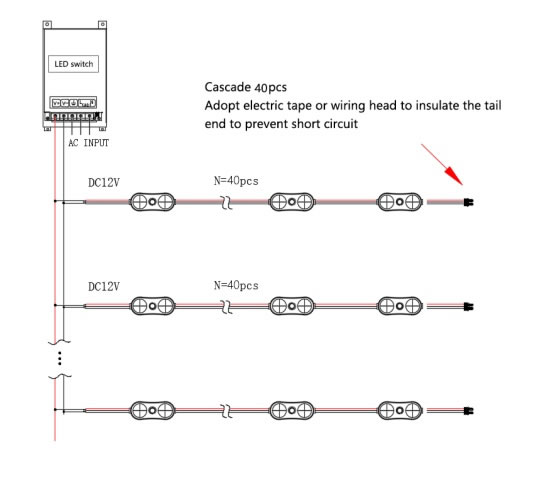

Diágrama de conexión

Instalación o diagrama eléctrico

La transmitancia de luz es del 60%, se utiliza una placa acrílica fundida blanca con un grosor de 4 mm para probar el módulo LED.

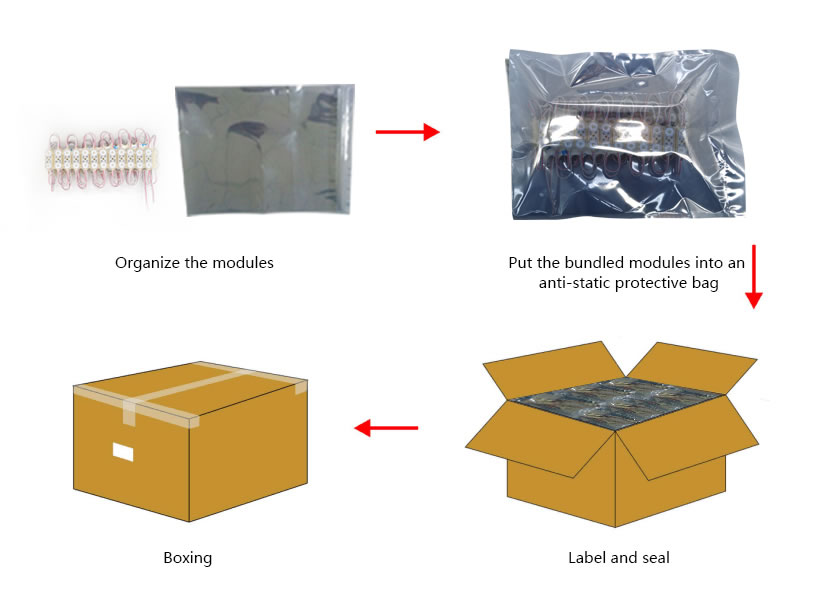

Embalaje

Embalaje: 2000 pzas/bolsa
Tamaño: 220*300*0.075mm
Tamaño de la caja de cartón: 520*370*260mm
Peso neto: 17.0(1±10%) kg
Peso bruto: 17.5(1±10%) kg

Notas: La cantidad y el peso del embalaje mencionados anteriormente son solo para el método de embalaje ilustrado, que es diferente del método de embalaje real.
Los parámetros anteriores están sujetos a cambios sin previo aviso.

• El cable de alimentación principal posee una medida de 2x2.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 1mm²/16# y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementara las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
• Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
