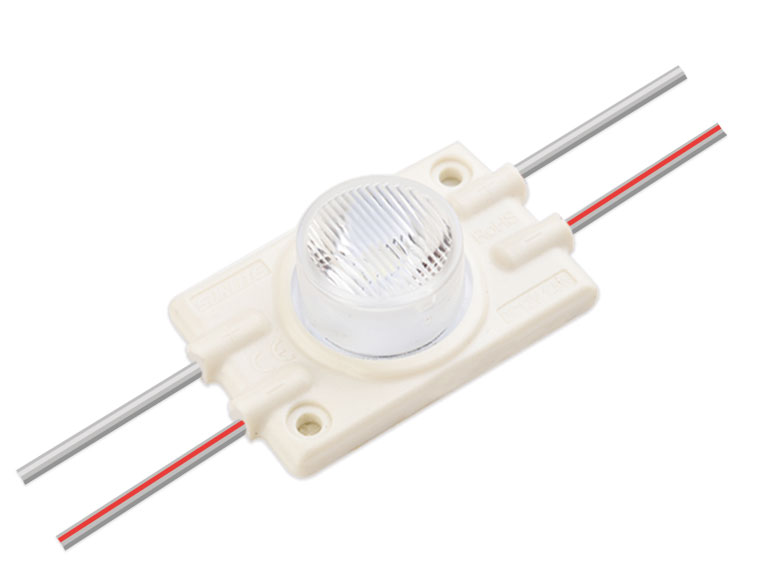

Módulo LED, cajas de luz MOX267E (1.5W)

Módulo LED, cajas de luz MOX267E (1.5W）

Se conecta con cables flexibles
Tipo de protección (módulos): IP65
Índice de reproducción cromática Ra：≥75
Flujo de iluminación por cadena de módulo：130LM
Certificación CE
5 años de garantía

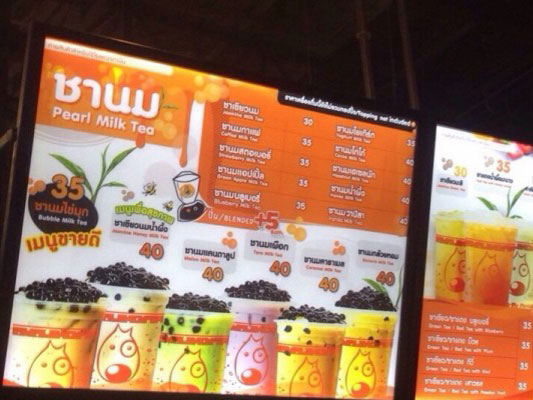

Ideal para Módulo LED, cajas de luz y señalizaciones de 10-20cm

Características:

Estos módulos LED, cajas de luz LED poseen LED SMD2835 de alto brillo, disipación térmica rápida y muy buena iluminación.
Se encuentran disponibles los colores blanco y blanco cálido.
Lentes PMMA con un ángulo de haz de 6*45°
Ideal para módulos LED, cajas de luz con espesor de 10-20cm
PCB de aluminio con mejor disipación térmica
Rendimiento estable, vida útil duradera y una muy buena consistencia de iluminación.
Capacidad de extinción: UL94V-0
Entrada DC12V, funcionamiento seguro y confiable, resistencia impermeable IP65.

Parámetros técnicos:

Modelo	Chip LED	Color del LED	Temperatura de color (K)	Voltaje nominal ( V )	Potencia( W )	Flujo luminoso	Eficacia nominal (LM/W)	Ángulo de haz	Corriente nominal（mA）	Certificación	Índice de reproducción cromática R（CRI）
						( LM )		( °)
MOX267E	2835	Blanco frio	7000-8000	12	1.5	130	87	6X45	125	CE RoHS	≥75
		Blanco puro	9000-12000	12	1.5	130	87	6X45	125	CE RoHS	≥75

Otras especificaciones técnicas

Cadena margarita máxima（Piezas）	Color	Drivers de LED	Peso (g/pieza)	Temperatura de funcionamiento（℃）	Temperatura（℃）	Grado de protección IP (módulos)	Dimensiones	Cantidad de LED por módulo	Garantía（años）
							（longitudanchoaltura mm）
20	Blanco	Tensión constante	15	-25～+60	-25～+70	IP65	493114	1	5

Instalación o diagrama de conexiones

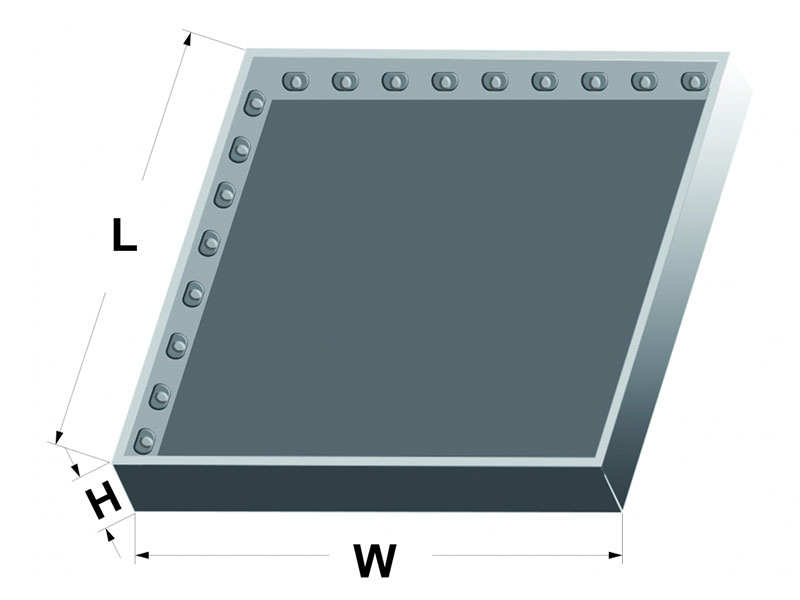

Método de instalación: se instala en la parte lateral de la caja, luego se utiliza pegamento y se fija con tornillos.

Se pueden cortar módulos simples.

Instrucciones de instalación:

El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
Utilizar el diagrama de conexión en el esquema de cables.
Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
No tocar los cables luego de que se complete la instalación.
Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

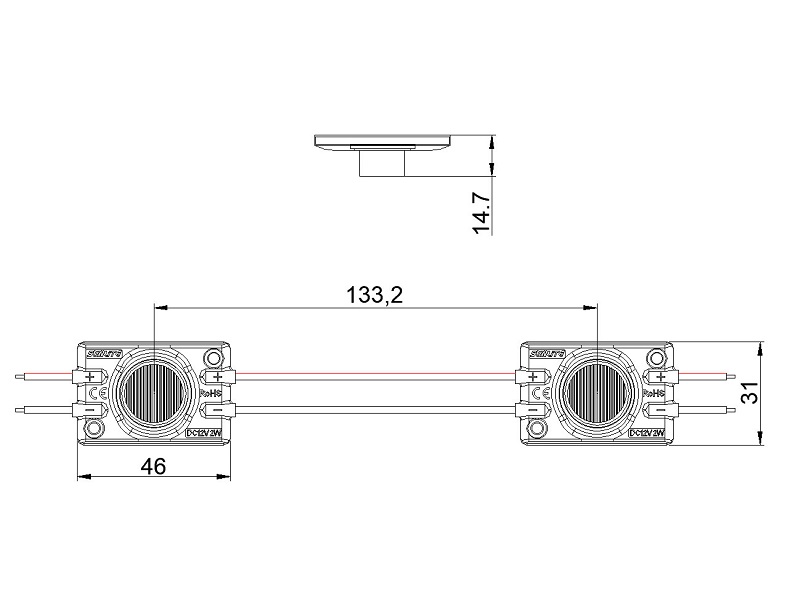

Dimensiones:

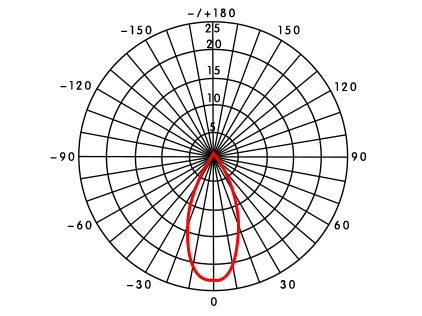

Curva de distribución de luz:

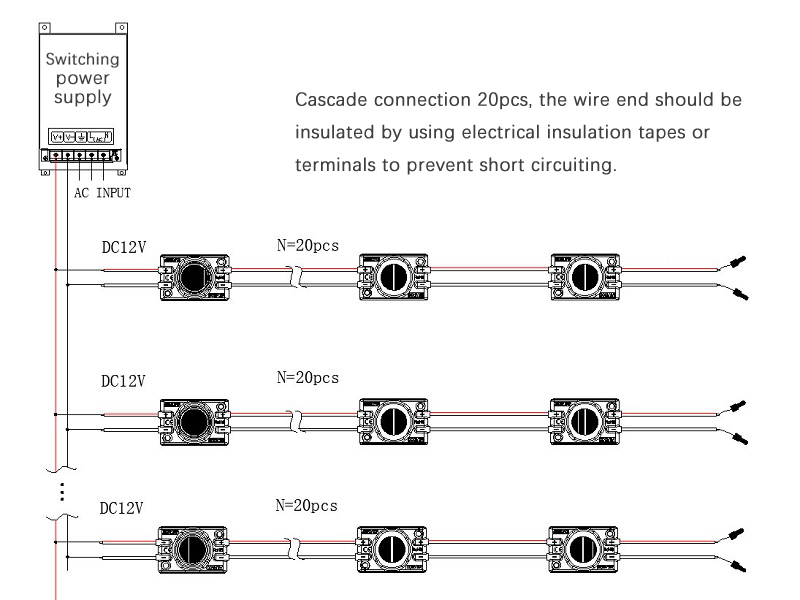

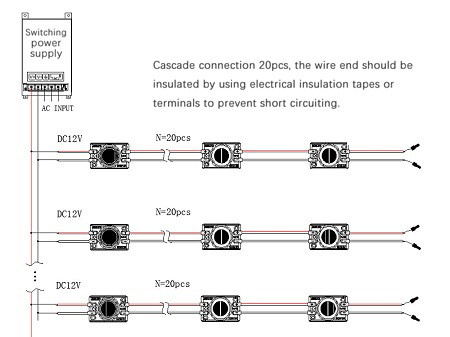

Diagrama de conexión:
