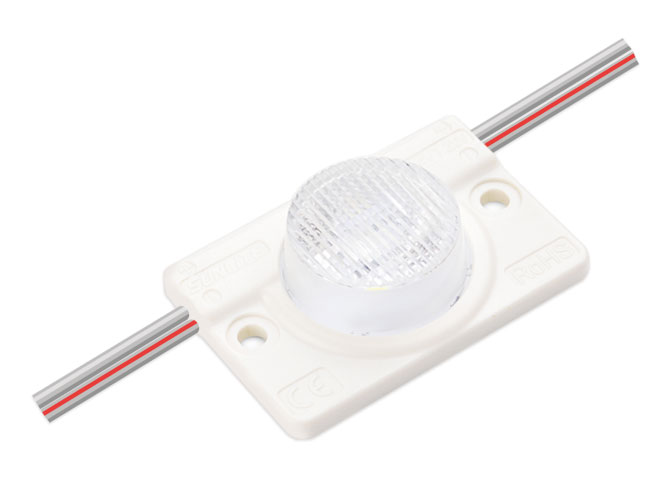

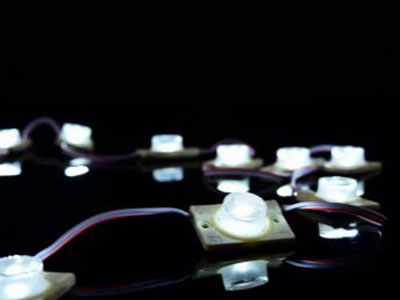

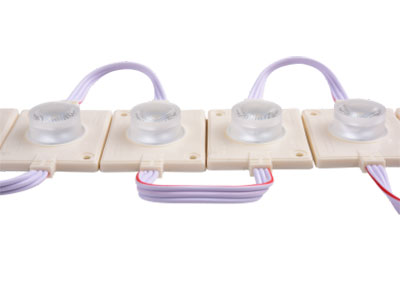

Módulo LED, cajas de luz MJX266E (1.2W)

• Se conecta con cables flexibles
• Tipo de protección (módulos): IP65
• Índice de reproducción cromática Ra：≥75
• Flujo de iluminación por cadena de módulo：120LM
• Certificación CE
• 5 años de garantía
• Ideal para cajas de luz y señalizaciones de 6-20cm

Consulta

• Esto módulos LED, cajas de luz poseen LED EMC3030 de alto brillo, disipación térmica rápida y muy buena iluminación.
• Se encuentran disponibles los colores blanco y blanco cálido.
• Lentes PMMA con un ángulo de haz de 15*45°
• Ideal para cajas de luz con distancia de 50-100cm
• PCB de aluminio con mejor disipación térmica
• Ofrece una muy buena adhesión gracias al adhesivo térmico que se encuentra en la parte trasera y por eso el perfil recibirá calor de forma rápida.
• Capacidad de extinción: UL94V-0
• Entrada DC12V, funcionamiento seguro y confiable, resistencia impermeable IP65.

Note：
① La temperatura ambiente es 25±2℃;
② Los datos que se mostraron anteriormente son valores típicos, y pueden variar y estar sujetos a cambios sin previo aviso.
③ Los módulos son de alta potencia, y no se pueden usar como método de fuente de alimentación de doble cara.

Instalación o diagrama de conexiones

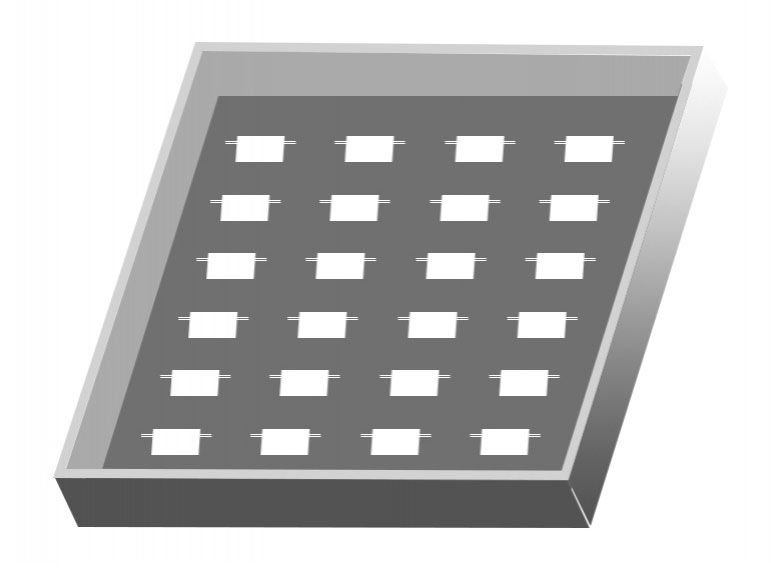

Método de instalación: se instala en la parte lateral de la caja, luego se utiliza pegamento y se fija con tornillos.

Se pueden cortar módulos simples.

• El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
• Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

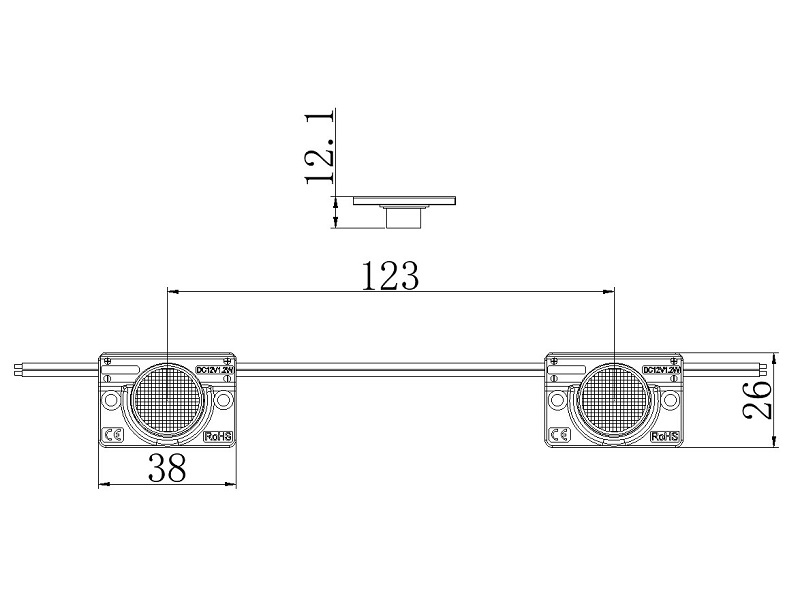

Dimensiones:

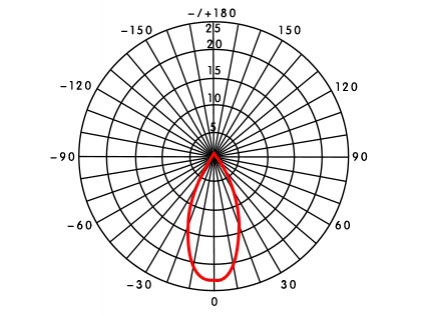

Curva de distribución de luz:

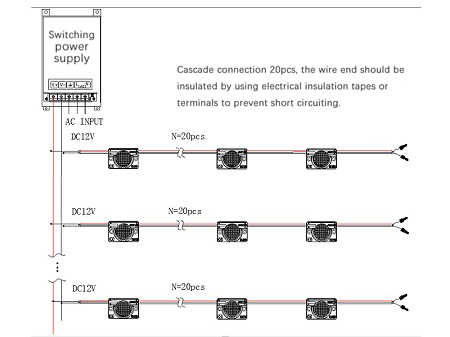

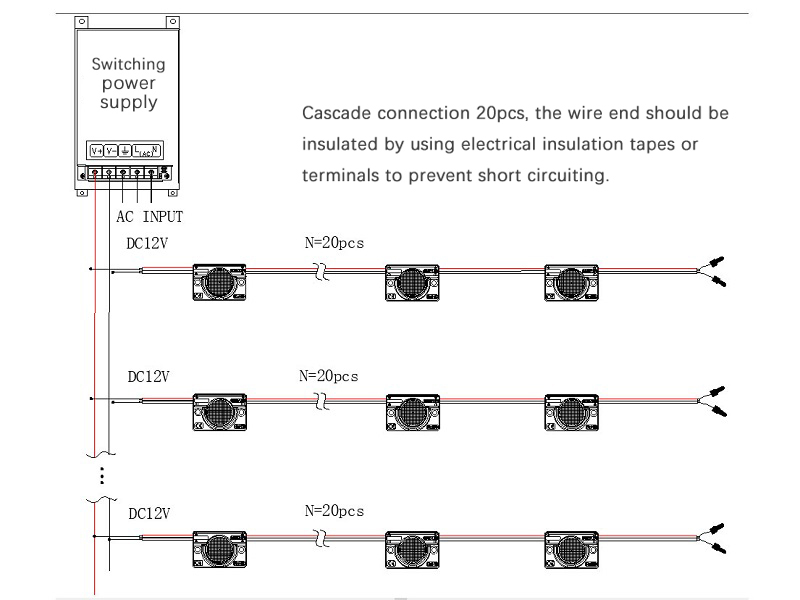

Diagrama de conexión:
