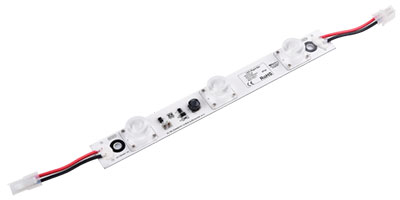

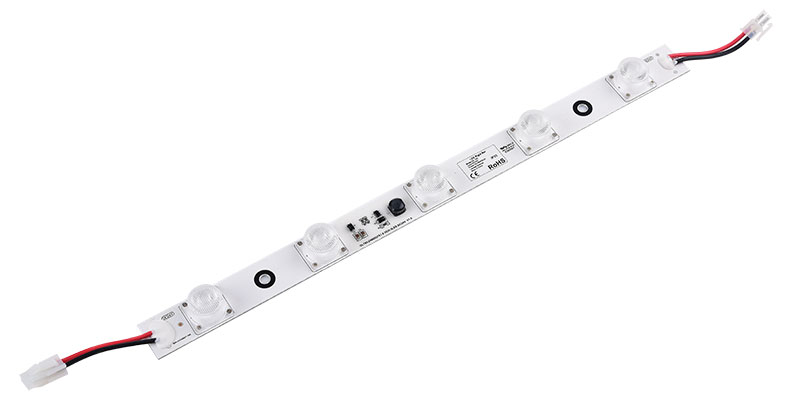

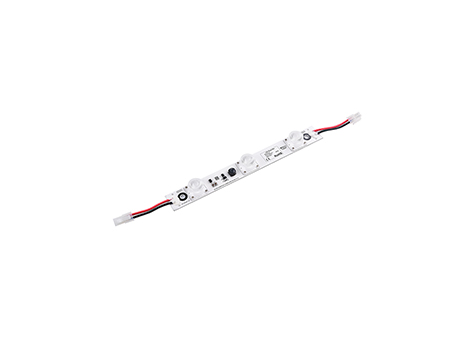

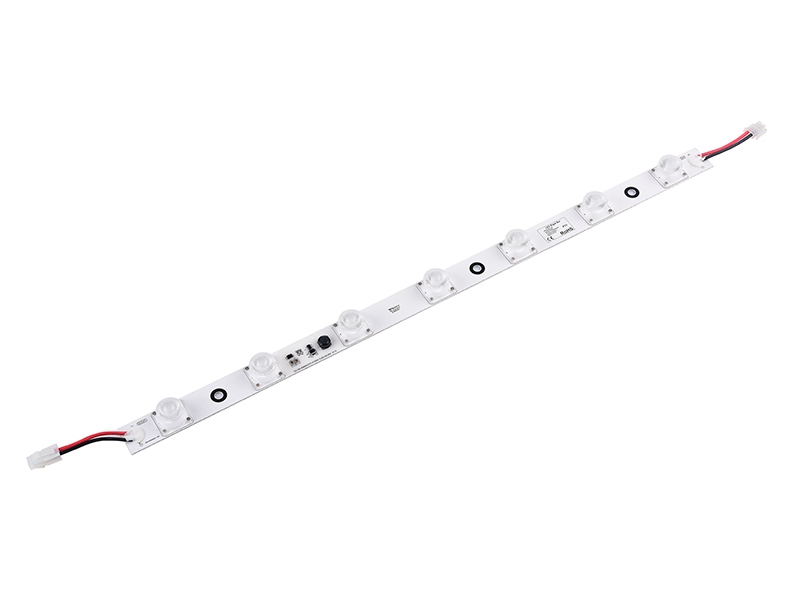

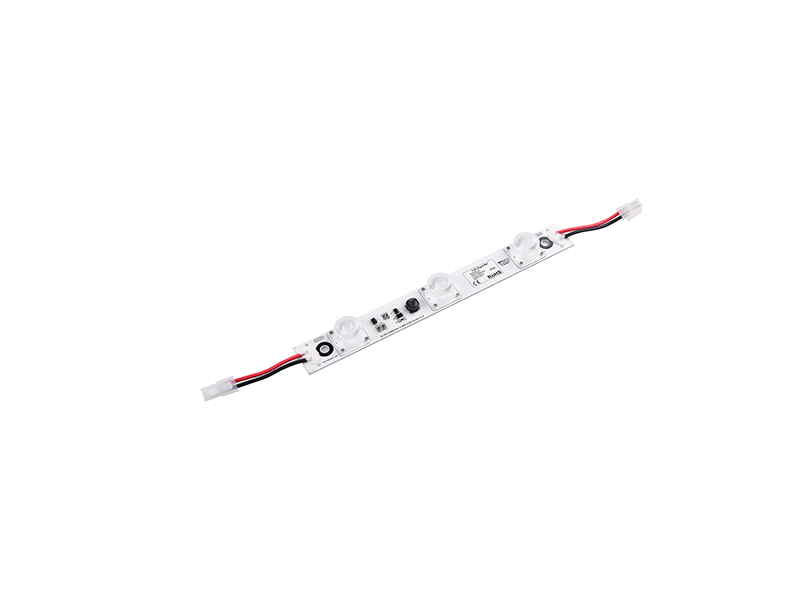

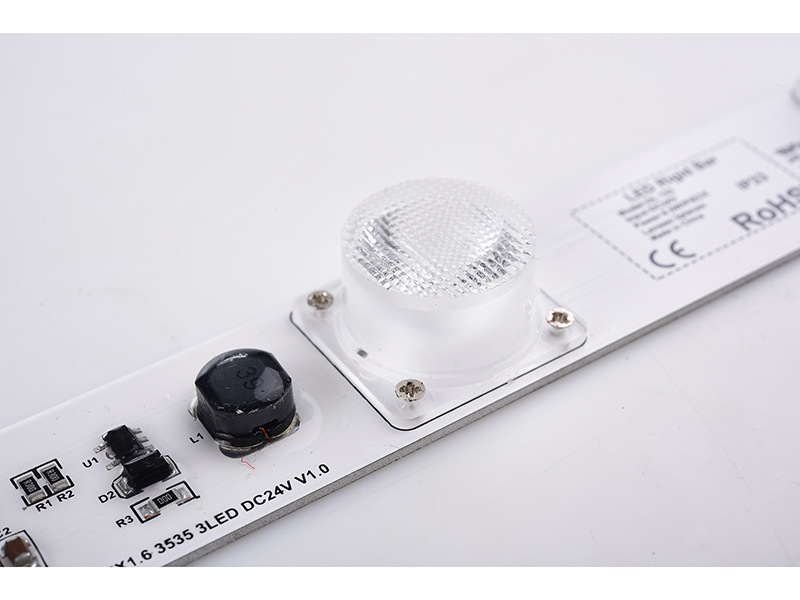

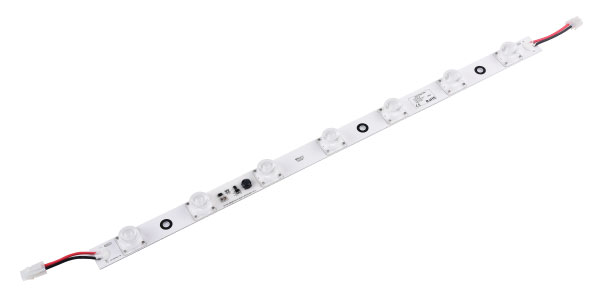

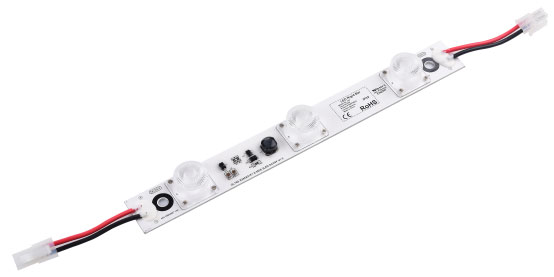

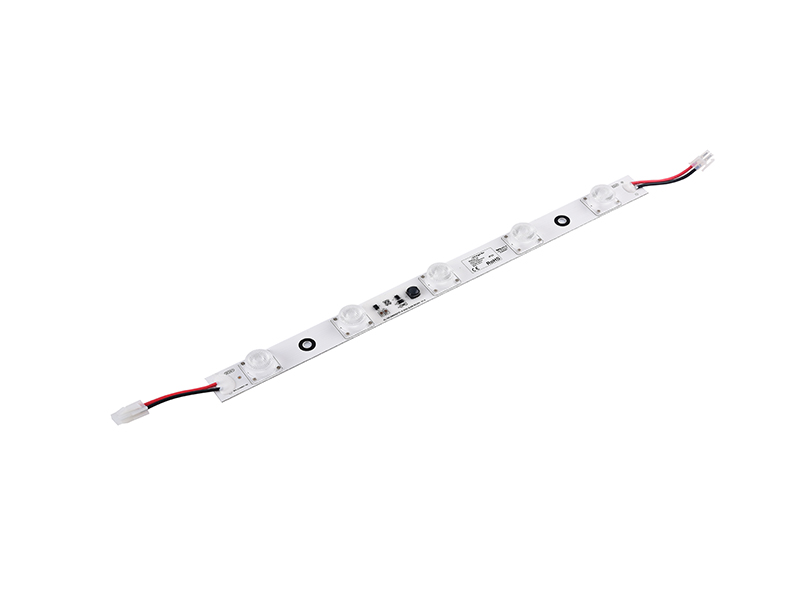

Tira LED rígida con iluminación lateral DGW450E / DGW451E / DGW452E

Características:

• HLuz LED CREE/3535 de alta potencia. Iluminación hasta 100lm/w.
• Diseño único, iluminación y brillo uniforme.
• Driver de corriente constante y perfiles de aluminio, por lo que la disipación térmica es mejor y además es ecológica y ahorra energía.

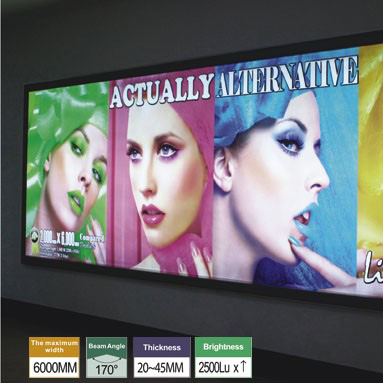

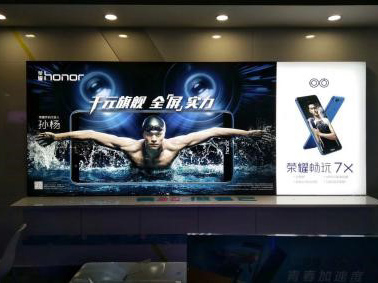

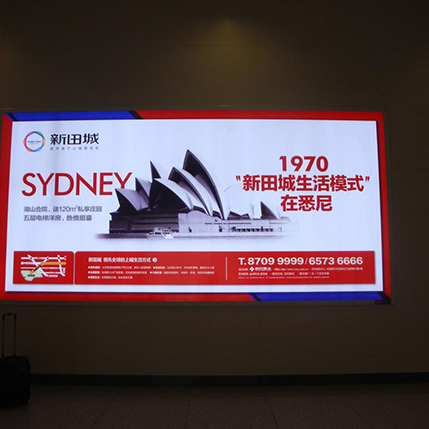

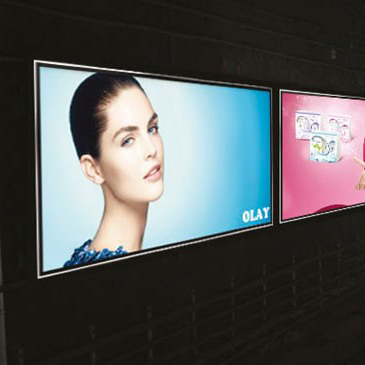

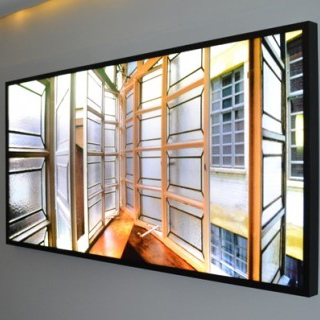

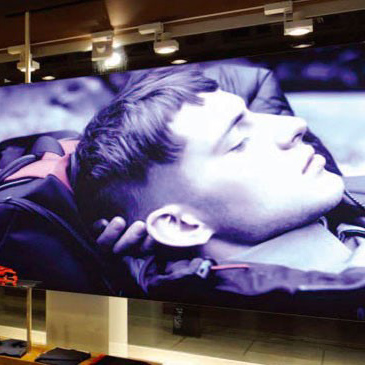

• Se utiliza en cajas de luz grandes y medianas para publicidad con un espesor de 10-25cm.

Consulta

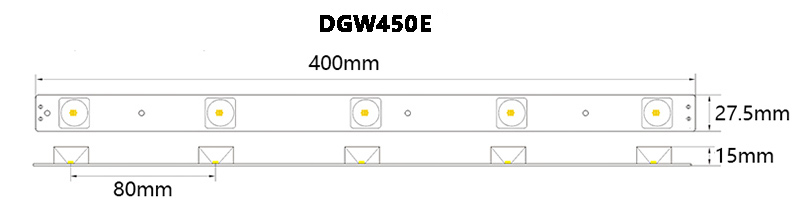

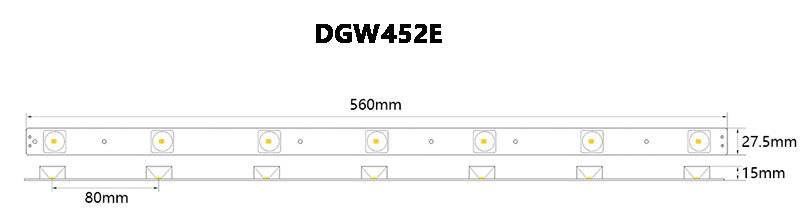

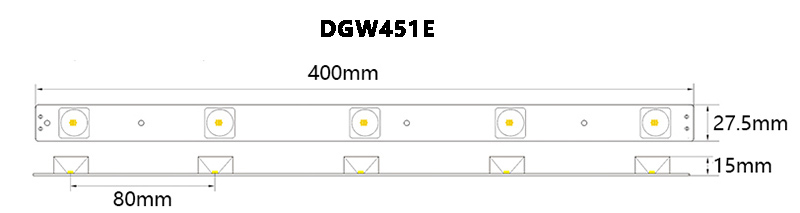

Modelo		Chip LED	Color del LED	Temperatura de color (K)	Tensión nominal ( V )	Potencia ( W )	Flujo luminoso	Ángulo de haz	Dimensiones
							( LM )	( °)	（longitud*ancho*altura mm）
	DGW450E	CREE/3535	Blanco puro	6000-6500	24	7	540	20*40	240*27.5*15
	DGW451E	CREE/3535	Blanco puro	6000-6500	24	11	900	20*40	400*27.5*15
	DGW452E	CREE/3535	Blanco puro	6000-6500	24	14	1260	20*40	560*27.5*15

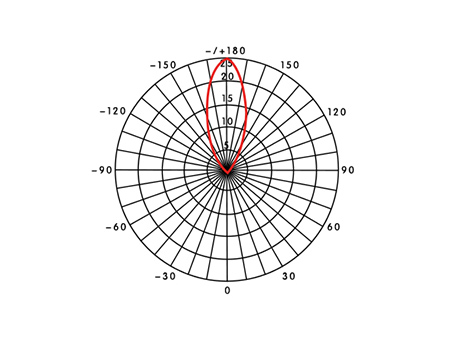

Curva de distribución de luz:

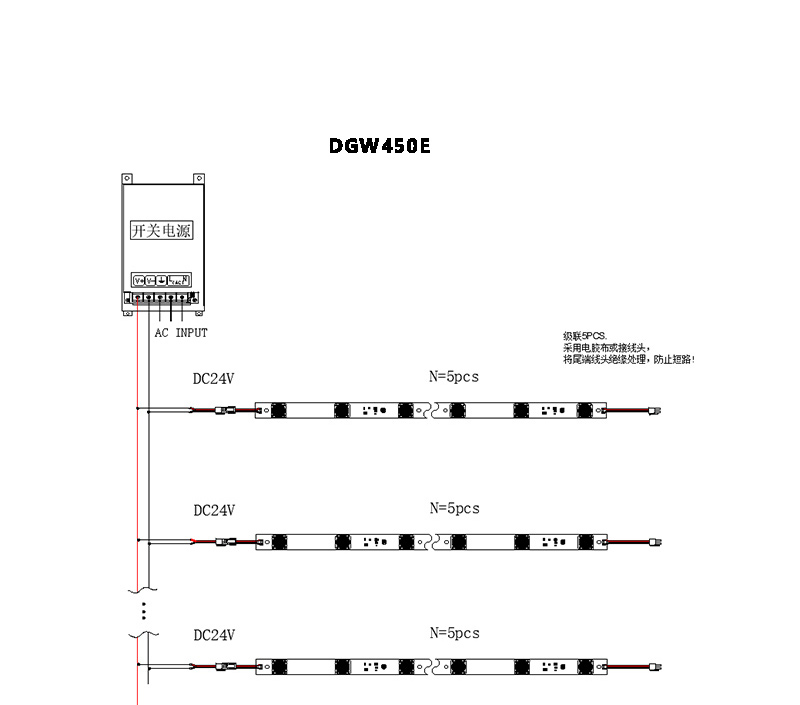

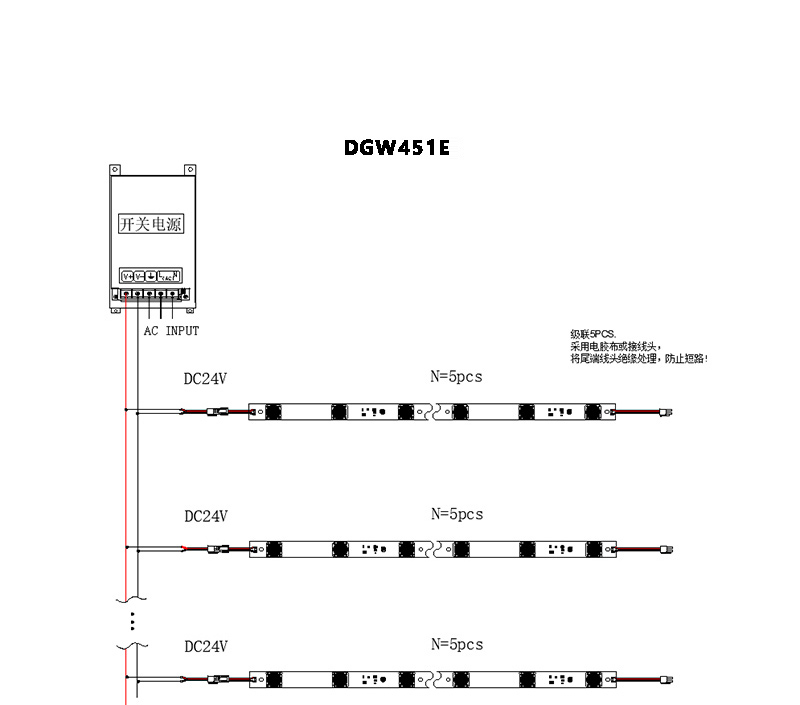

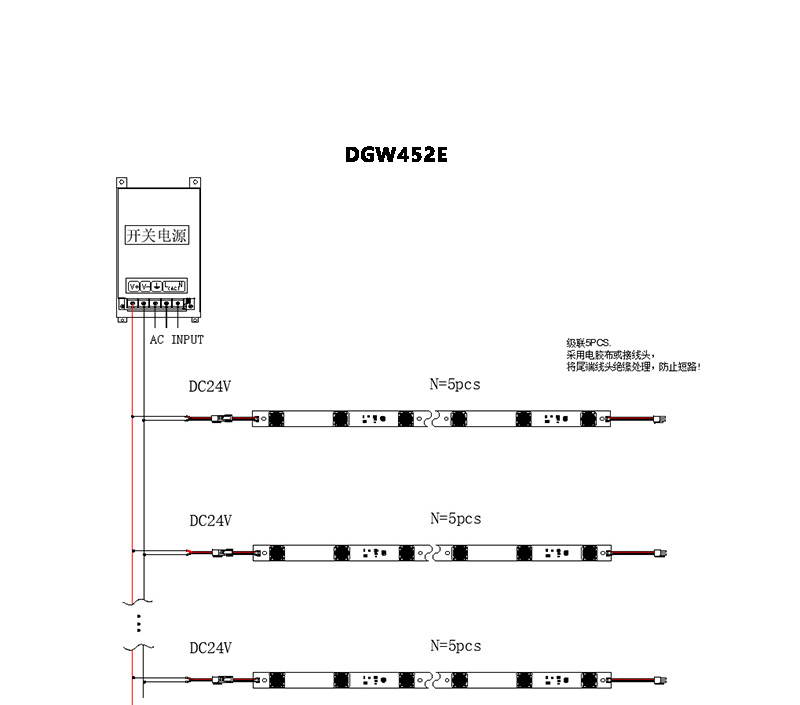

Diagrama de conexión:

•
•
•

• El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
• Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

• El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.

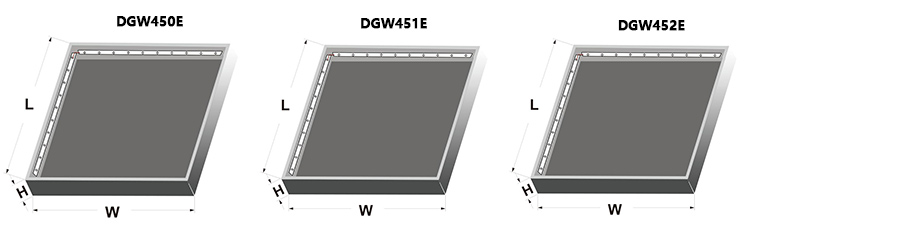

• Utiliza un modelo de caja de luz metálico.
• Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.
