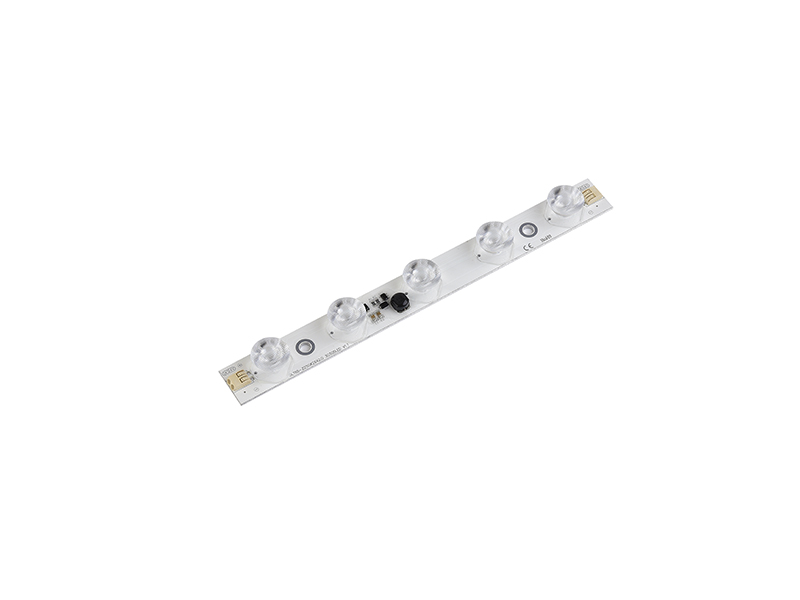

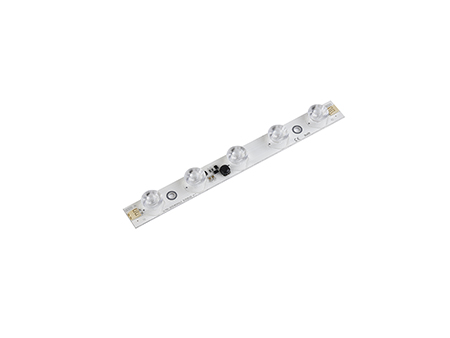

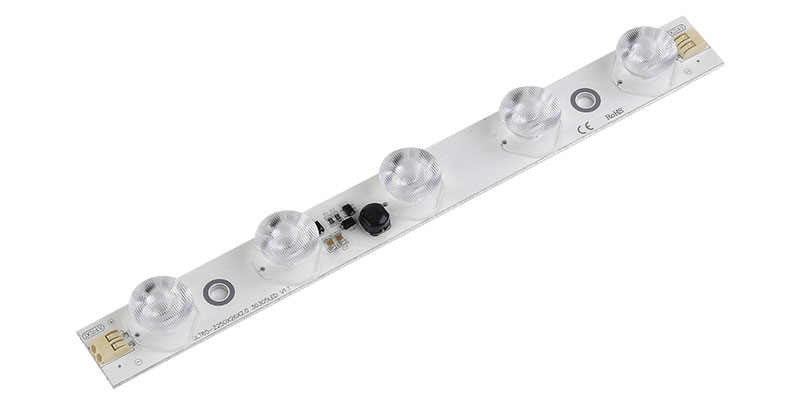

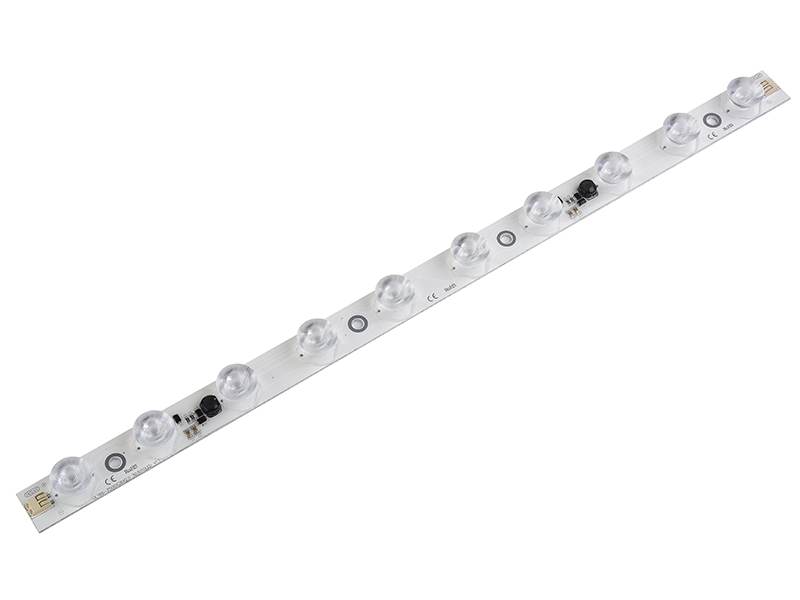

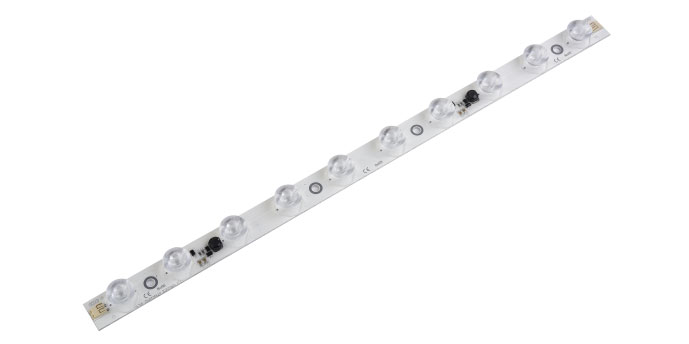

Tira LED rígida con iluminación lateral DLW445E / DLW446E

Características:

• LED de alta calidad y Fuentes de iluminación de marcas reconocidas, muy buena uniformidad de color.

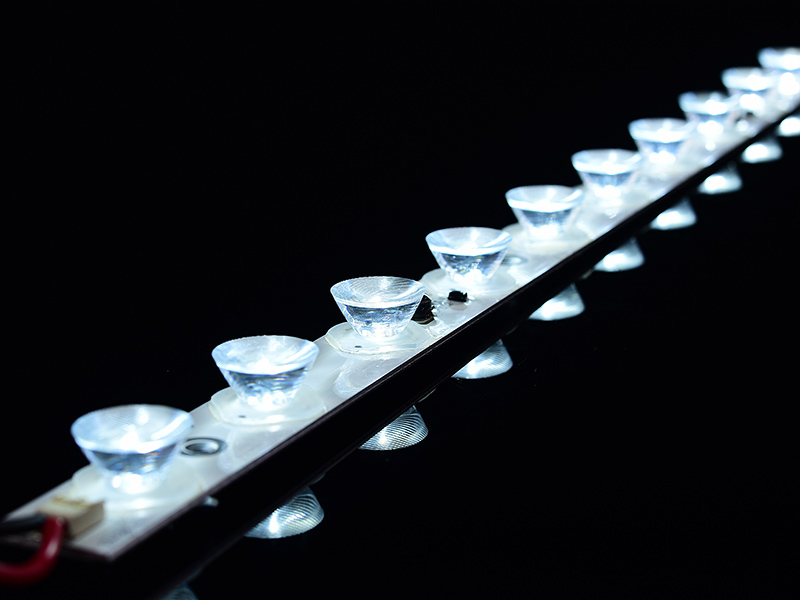

• Lentes importadas con un diseño único, iluminación a larga distancia de forma uniforme.

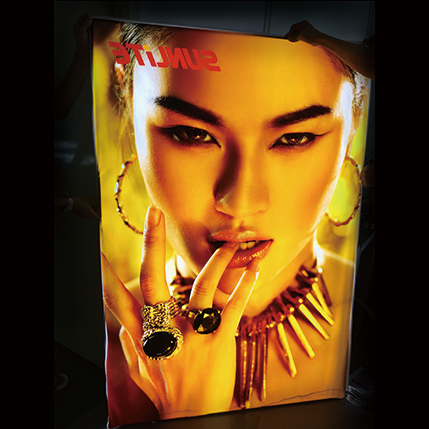

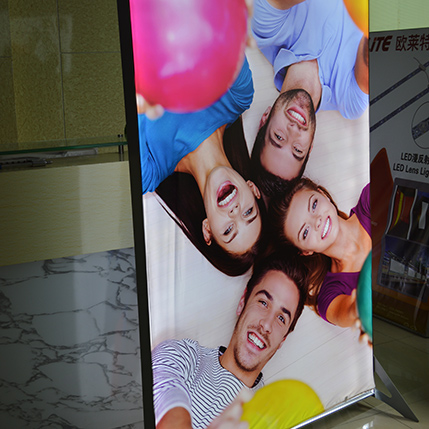

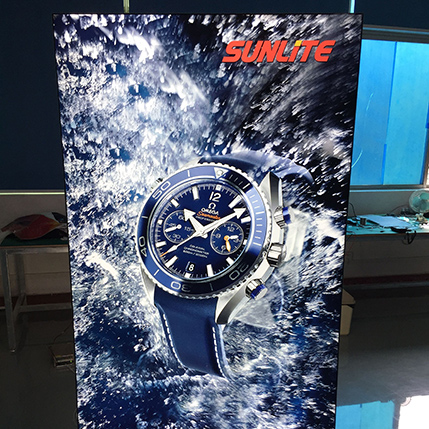

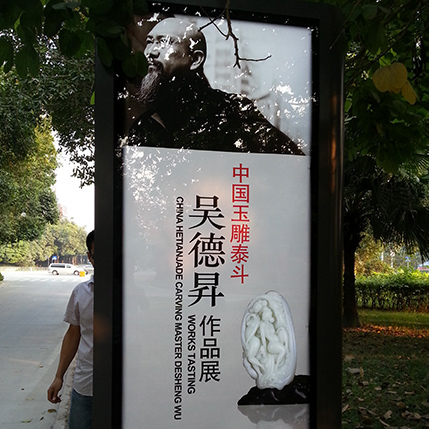

• Se utiliza en cajas de luz de doble cara con un espesor mínimo de 6cm.
• Iluminación de hasta 5 metros, económico y ahorra energía.

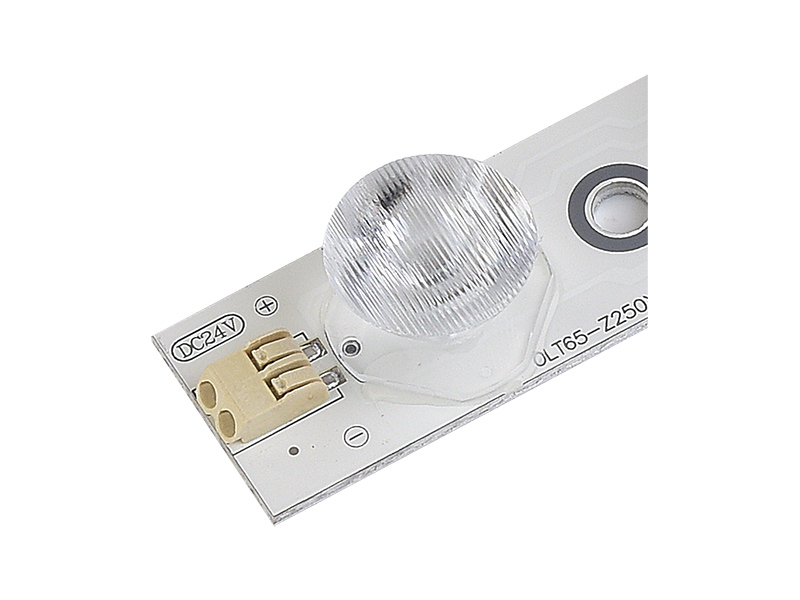

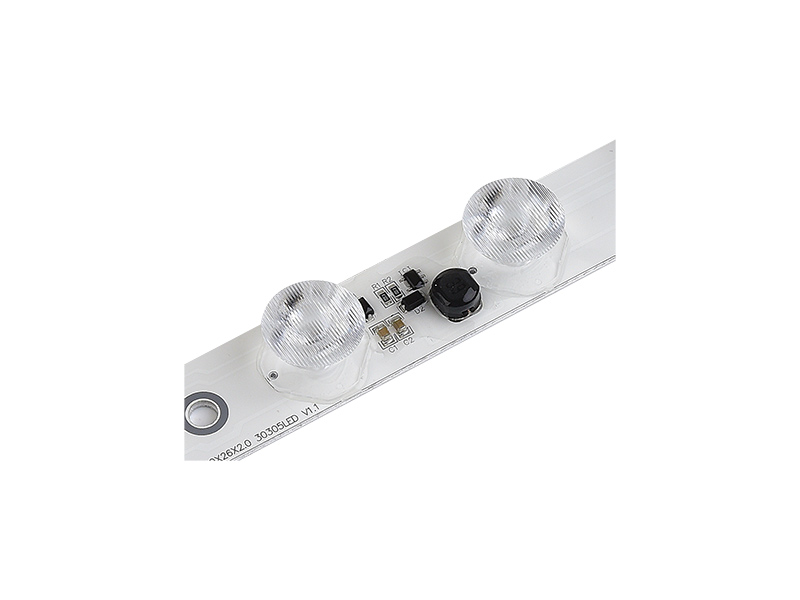

• Potencia DCV24V y circuito de corriente constante IC.
• Perfil de aluminio con conductividad térmica alta 2.0, buena dispersión térmica.
• Se puede utilizar en distintas longitudes.

Consulta

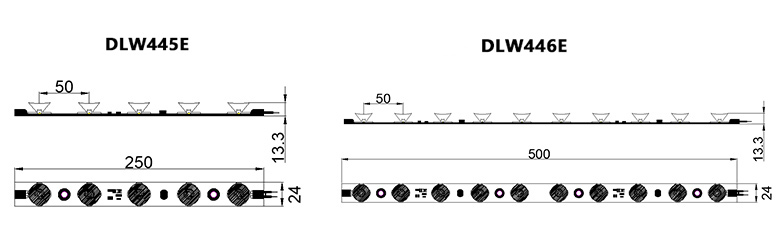

Modelo		Chip LED	Color del LED	Temperatura de color (K)	Tensión nominal ( V )	Potencia ( W )	Flujo luminoso	Ángulo de haz	Dimensiones
							( LM )	( °)	（longitud*ancho*altura mm）
	DLW445E	3030	Blanco puro	6000-7000	24	11	800-900	15*45	250*24*13.3
	DLW446E	3030	Blanco puro	6000-7000	24	22	1600-1800	15*45	500*24*13.3

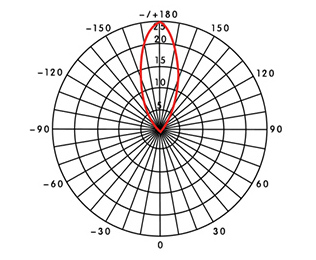

Curva de distribución de luz:

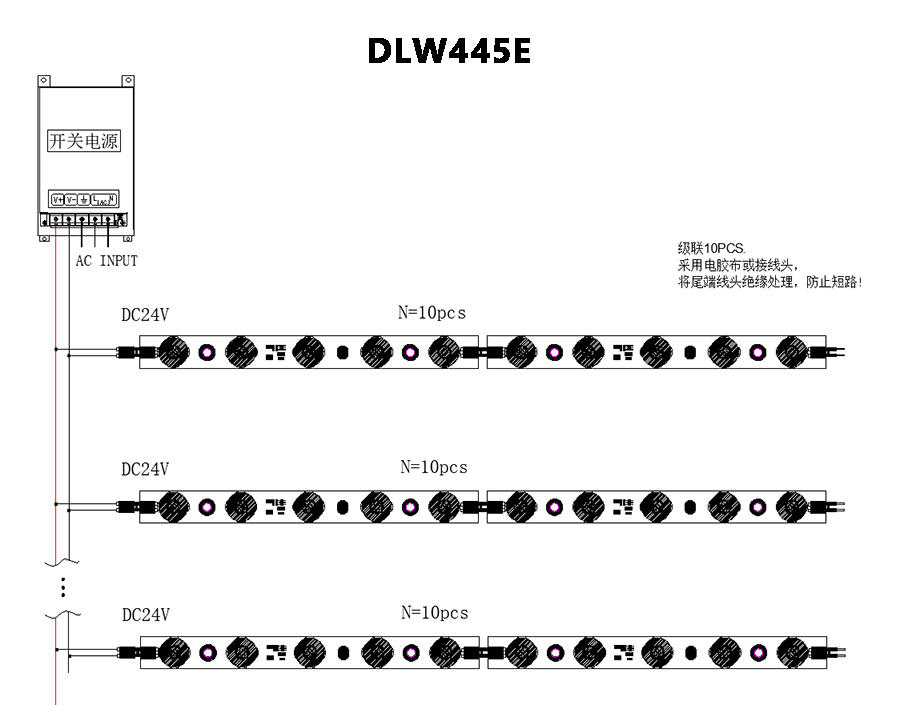

Diagrama de conexión:

•
•

• El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
• Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

• El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
• Utiliza un modelo de caja de luz metálico.

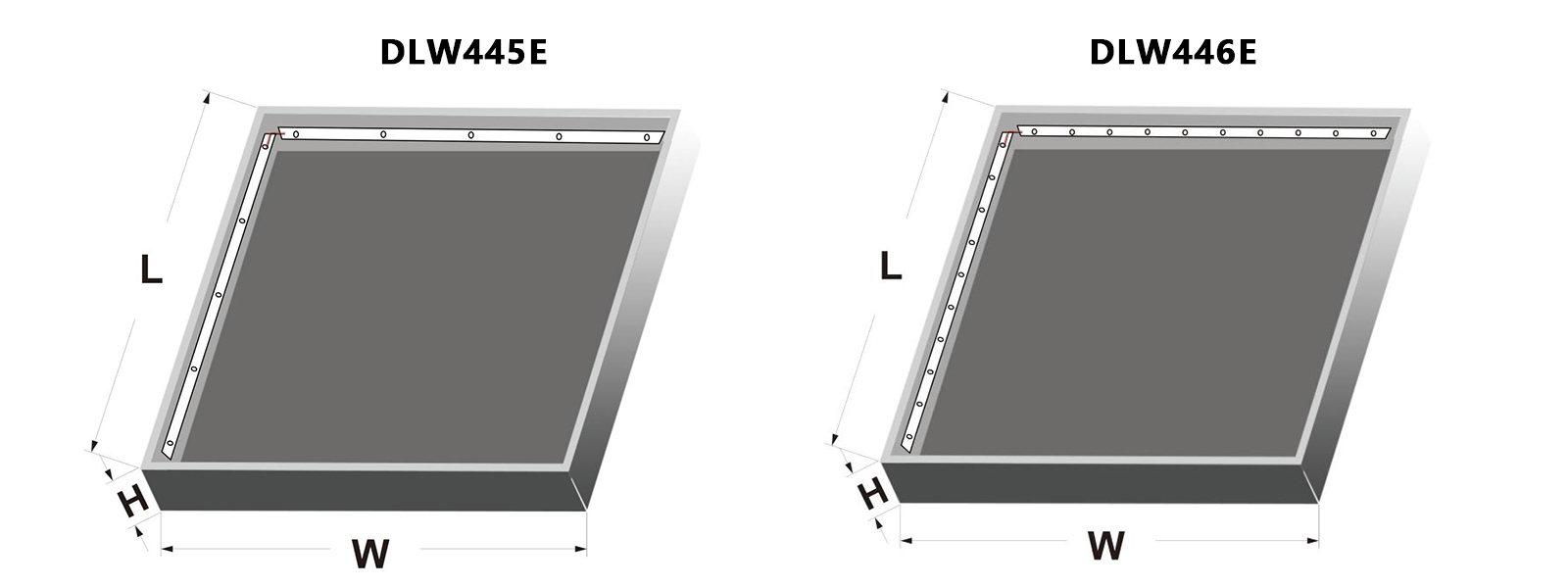

• Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.
