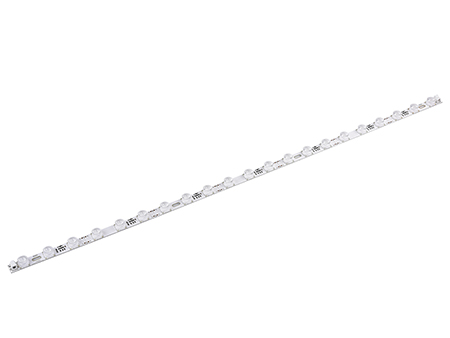

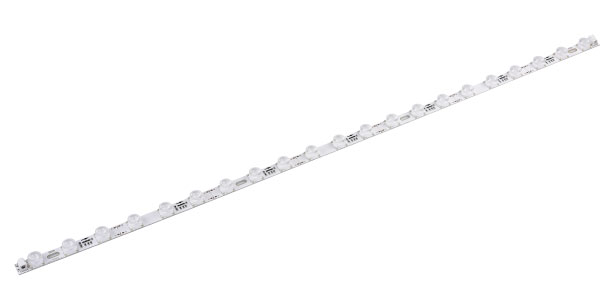

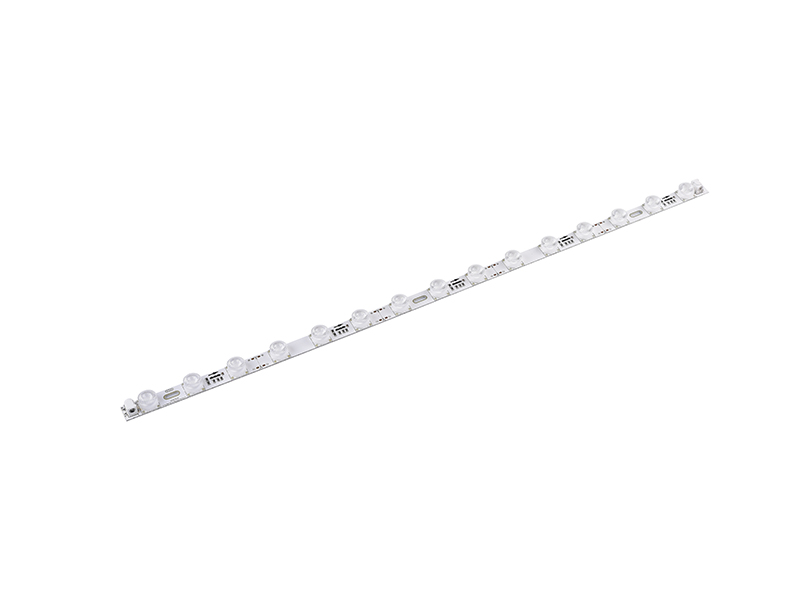

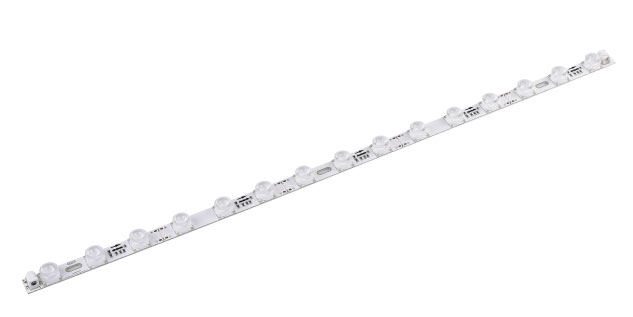

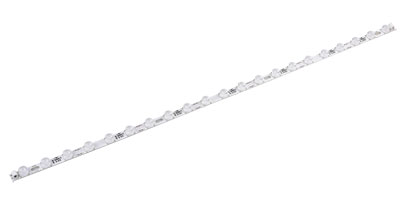

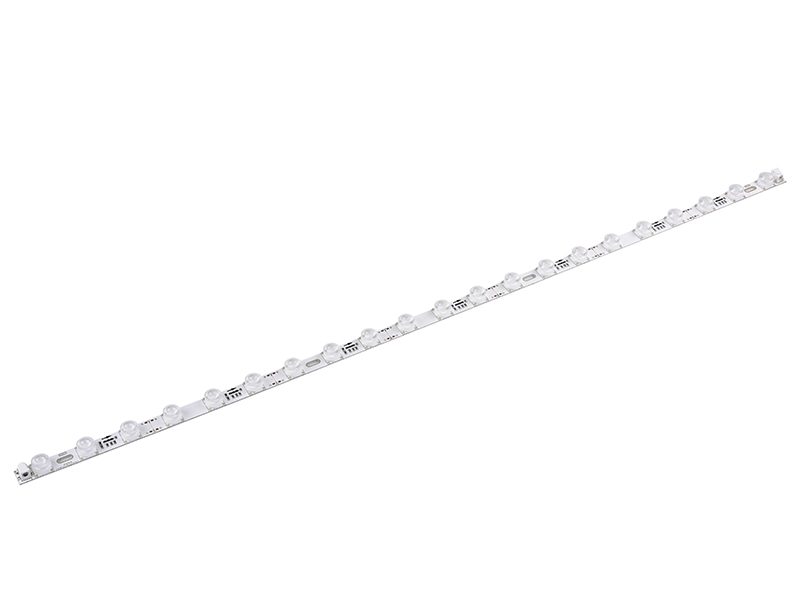

Tira LED rígida con iluminación lateral DRV-440E / DRV-443E

Características:

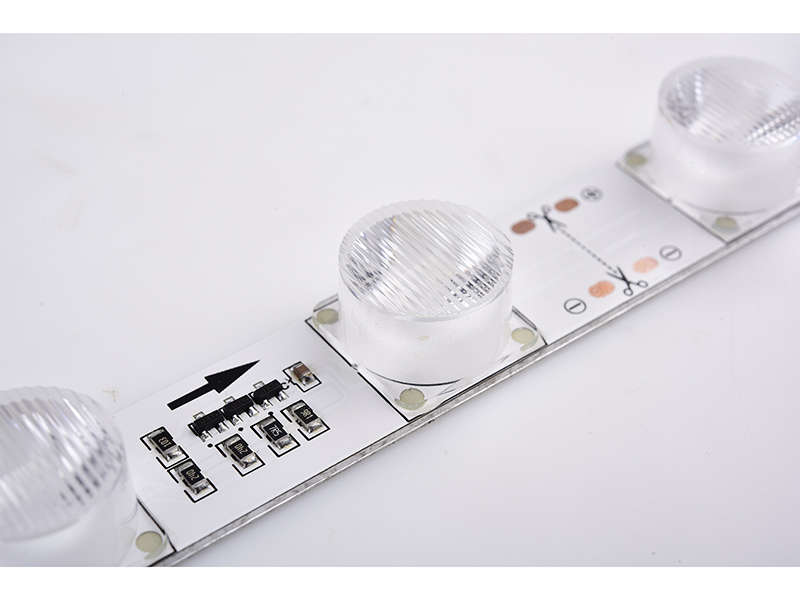

• LED 3030, buena resistencia térmica, no deja puntos de luz y muy buena consistencia de iluminación.
• Bajo consumo de energía, alto brillo, y posee una vida útil duradera.

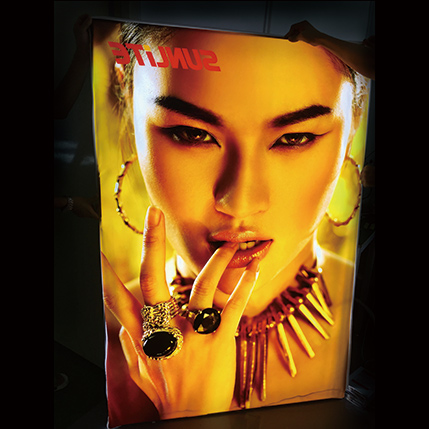

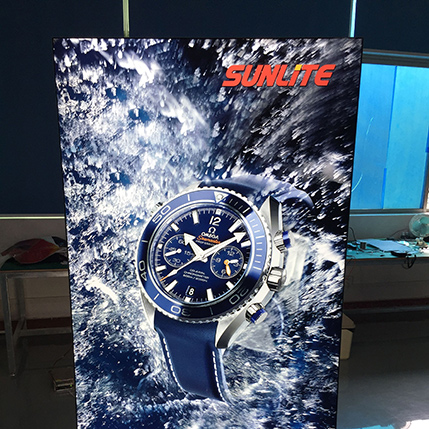

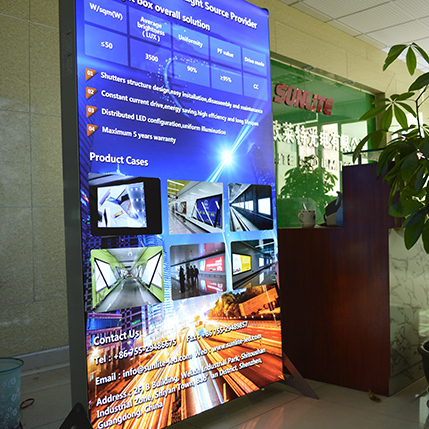

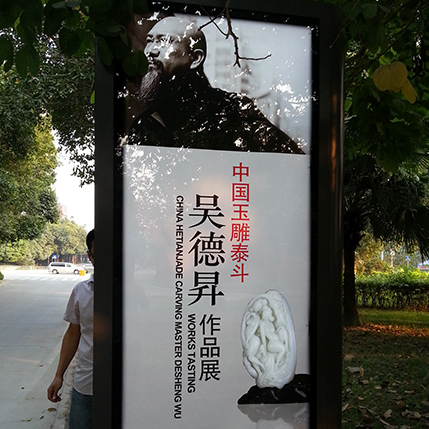

• LED atractivo y con una apariencia sobresaliente, buena disipación térmica y es ideal para cajas de luces pequeñas.
• Potencia de entrada DC24V, funcionamiento seguro y resistencia impermeable IP33.
• Driver de LED de corriente constante.

Consulta

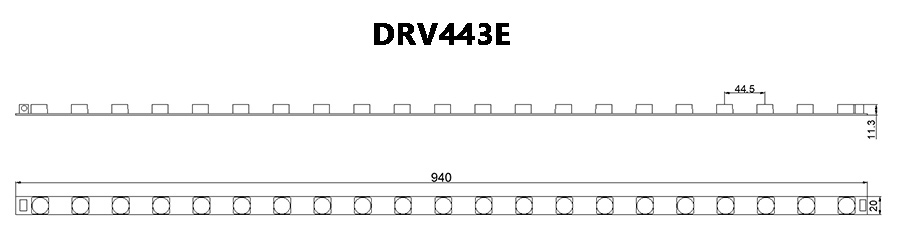

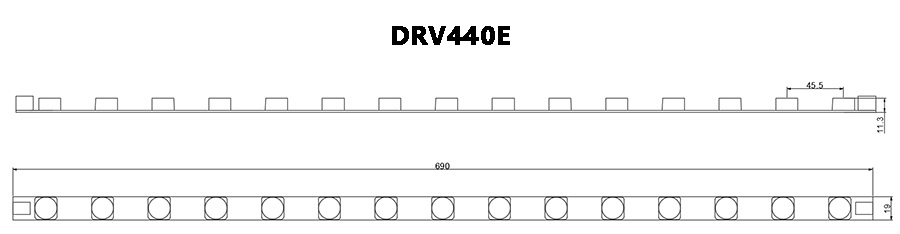

Modelo		Chip LED	Color del LED	Temperatura de color (K)	Tensión nominal ( V )	Potencia ( W )	Flujo luminoso	Ángulo de haz	Dimensiones
							( LM )	( °)	（longitud*ancho*altura mm））
	DRV440E	3030	Blanco puro	7000-8000	24	18	1800-1900	15*45	690*19*11.3
	DRV443E	3030	Blanco puro	7000-8000	24	25	2500-2600	15*45	940*20*11.3

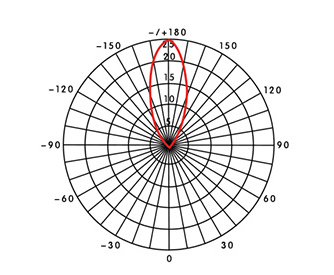

Curva de distribución de luz:

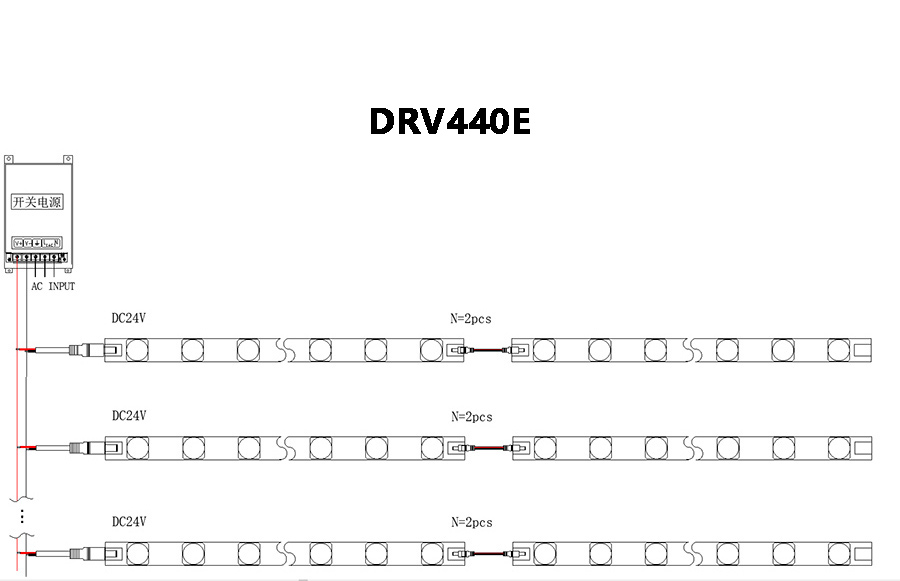

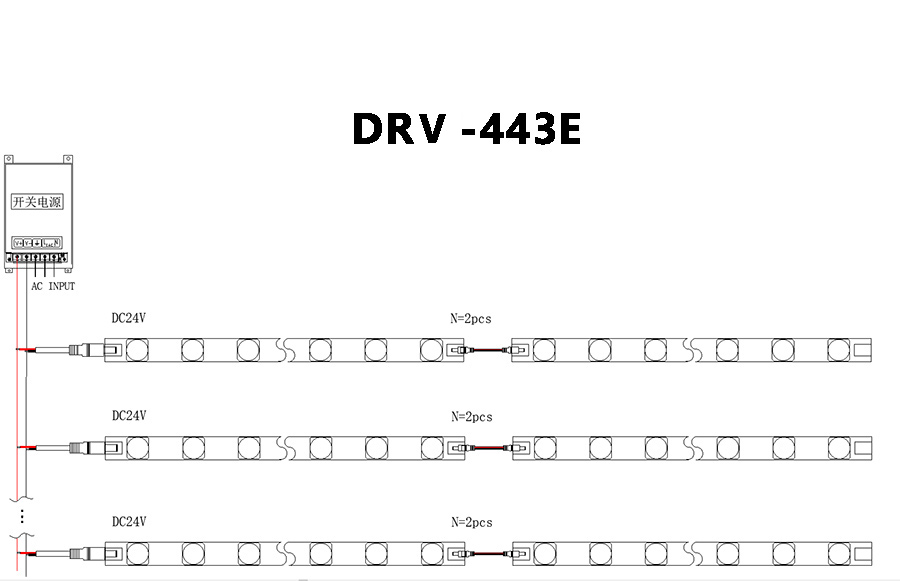

Diagrama de conexión:

•
•

• El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
• Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

• El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.

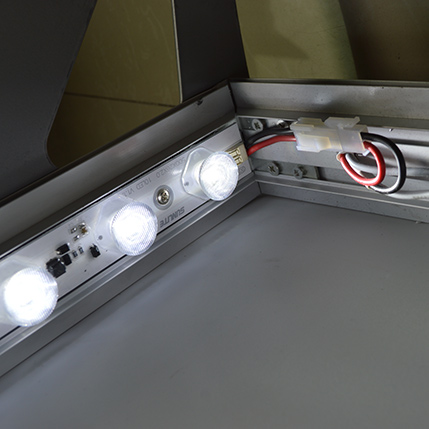

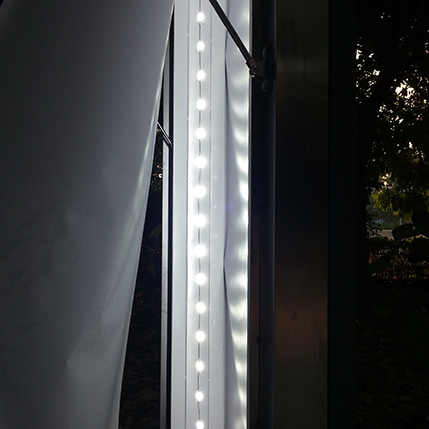

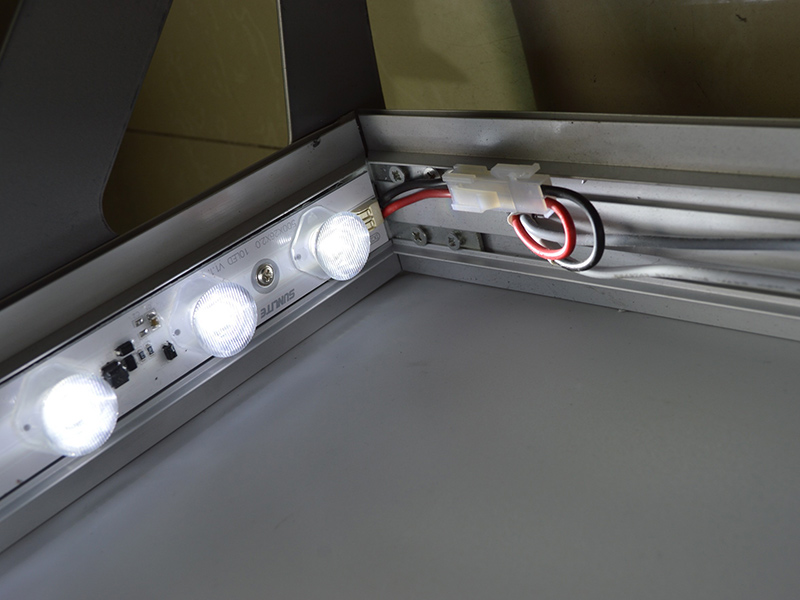

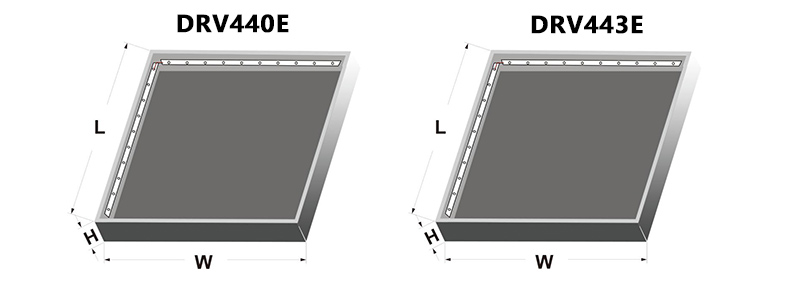

• Utiliza un modelo de caja de luz metálico.
• Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.
