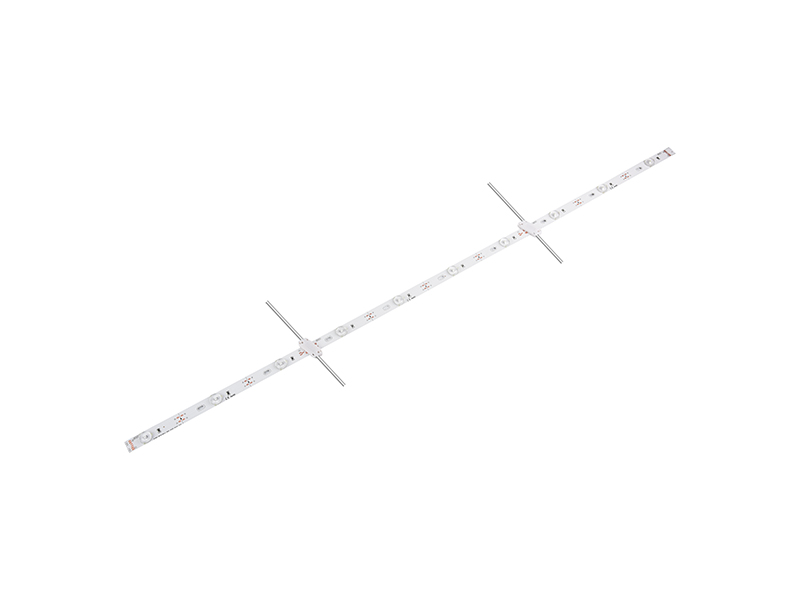

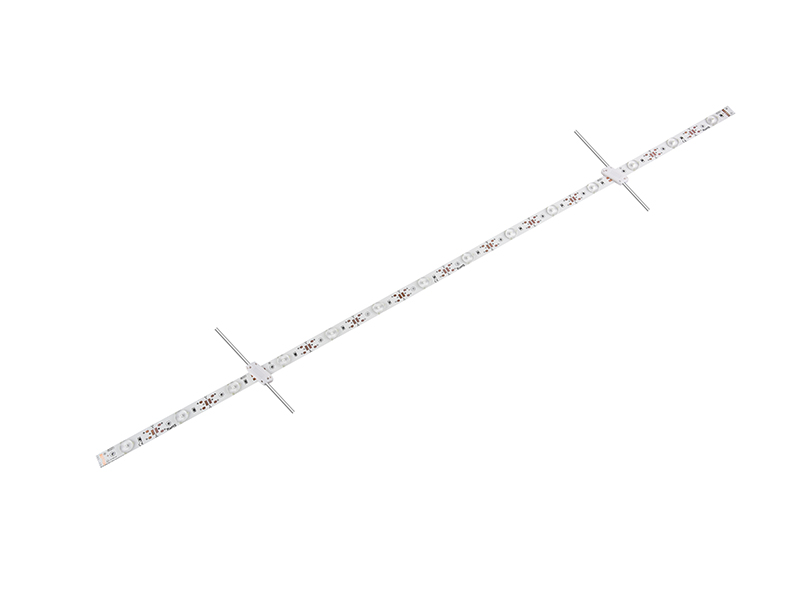

Tira LED rígida con retroalimentación T100-X10 / T100-X14

Características:

• Emisión de luz uniforme sin dejar zonas oscuras ni amarillas.

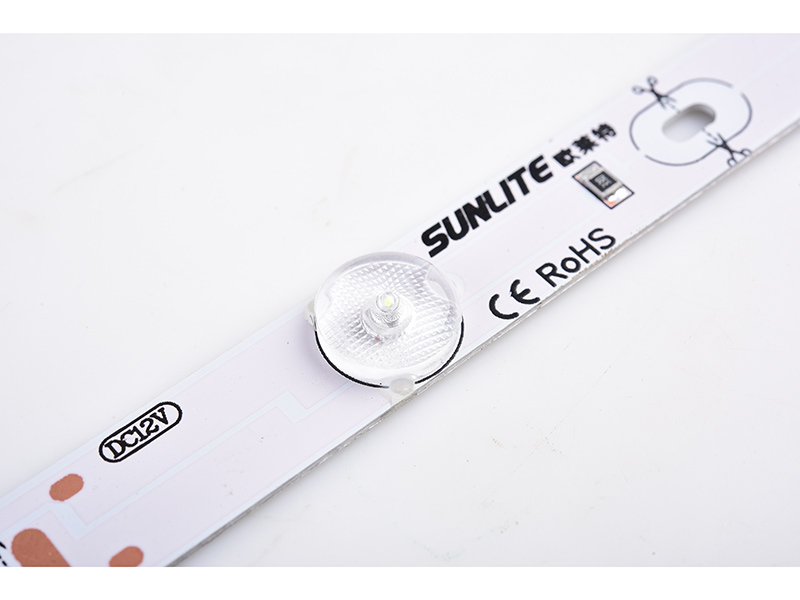

• Fuente de iluminación SMD2835 de alto brillo que viene en una variedad de colores.
• Conexión e instalación sencilla.
• Lentes de alta calidad y transmitancia de luz alta y ángulo de iluminación grande.
• Espacio de líneas máximo 25-30CM, se ahorran gastos de instalación y energía.
• Según cada necesidad, se puede cortar en una variedad de longitudes.

Consulta

Aclaración:
①La temperatura ambiente de prueba es de 25±2℃;
②Los datos que se mostraron con anterioridad son valores típicos y solo sirven de referencia. Los datos reales pueden variar.

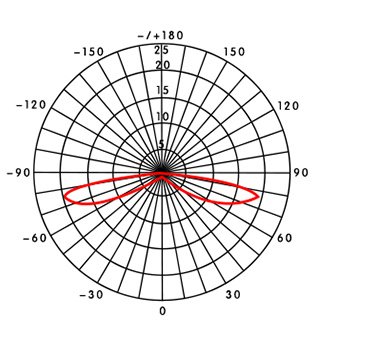

Curva de distribución de luz:

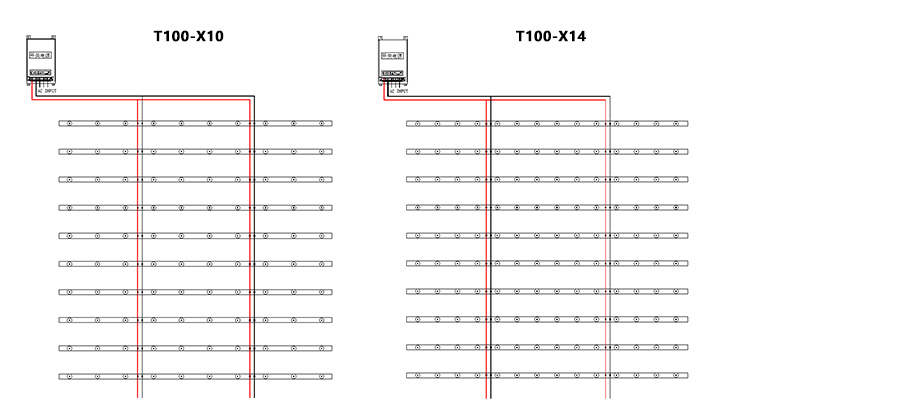

Diagrama de conexión:

• El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
• Utilizar el diagrama de conexión en el esquema de cables.
• Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
• Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
• Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
• No tocar los cables luego de que se complete la instalación.
13.We recommend a switching power supply with the relevant regulatory certification (short circuit protection, overvoltage protection, overcurrent protection).

• El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.

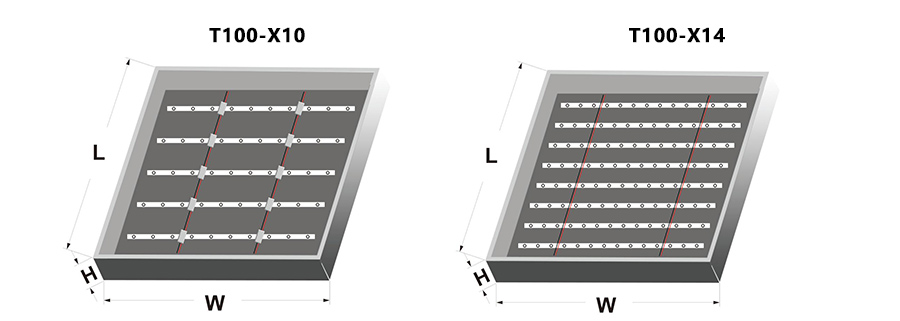

• Utiliza un modelo de caja de luz metálico.
• Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.
